Cara Pemasangan Dmex Smartkey

Mohon diperhatikan Step-step nya dengan runut,agar tidak terjadi Kesalahan Pasang.


Kami membagi 2 Step,agar mudah dalam pemasangan dan problem Solving nya
-

Dalam Setiap Produk Dmex ini mempunyai beberapa Kabel

- Kabel Warna Merah
- Kabel Warna Biru
- Kabel Warna Kuning
- Kabel Warna Coklat
- Kabel Warna Hitam
- Kabel Warna Putih pipih ada kepalanya berisi Sensor Sentuh

Cara Pemasangan :


Mohon dilakukan sesuai urutan.

STEP 1 :

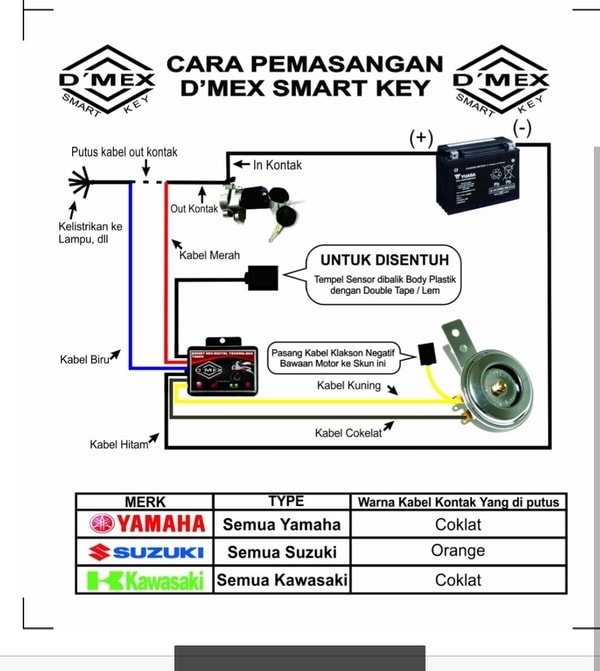

1.1.Baca diagram yg ada dalam paket penjualan,lihat bagian tabel yg berisi warna kabel,sesuai Jenis Motor yang akan dipasang.Misal Yamaha Mio berarti kabel Warna Coklat (Cek contoh Gambar dibawah)
-

1.2.Misal sudah ketemu kabel kelistrikan ke kontak adalah warna Coklat (warna sesuai yg ditabel), Putus kabel tersebut.

sesuai yg ada di gambar dibawah.
akan ada Ujung A (yg ke arah Kontak)
dan Ujung B yg kearah menjauh dr kontak (sebaliknya A).


-
  • Sambungkan Kabel MERAH ke Ujung kabel A (kabel ke arah kontak).
  • Sambungkan Kabel BIRU ke Ujung Kabel B (yg menjauh dr kontak)
  • Kabel HITAM Sambungkan ke Body Motor (masa)
  • Kabel Kuning dan Coklat diisolasi terpisah dulu (jgn sampai konslet/kena body),Tujuan nya step 1 Test Sensor terlebih dulu.biar lebih gampang jika ada problem.


Jika Sudah terpasang Sesuai Petunjuk diatas.
Kunci Silahkan di ON-Kan
Lampu kelistrikan di speedometer,Seharusnya MATI.
Raba Sensor (kabel putih ada kepalanya), maka kelistrikan akan MENYALA NORMAL.
.
JIKA BELUM BERFUNGSI SEPERTI DIATAS,SILAHKAN IKUTI LAGI PETUNJUK KONEKSI KABEL-KABEL

Jika STEP 1 Sudah berfungsi Normal (Hanya Jika sensor di raba,kelistrikan Menyala).

Maka akan lanjut ke STEP ke 2


jika belum berfungsi,silahkan dicek ulang kembali.

STEP 2 :


2.1.Setelah bagian Sensor sudah bekerja Normal,Kita lanjut untuk mengaktifkan klakson.
klakson ini akan bunyi jika kontak ON dalam 5-7 detik,sensor tidak disentuh.

2.2 Cari tahu dulu kabel yang di klakson kabel Positifnya (+) dan Negatif (-) dengan menggunakan testpen DC atau menggunakan Avometer.
jika tidak mempunyai alat tsb,silahkan minta bantuan mekanik bengkel yg lebih tau.
jadi TIDAK BOLEH TERBALIK pasang di kabel negatif dan Possitifnya Saat ini sudah fix.


2.3 kabel yg diklakson dua-dua nya dicabut dan ditandain positif dan negatifnya,kemudian kabel yg baru dicabut ini diisolasi dulu.
Kemudian ada 2 kabel dr alarm Warna KUNING dan COKLAT gantian yg akan dipasang di klakson
- Kabel KUNING ke klakson yg NEGATIF
- Kabel COKLAT ke klakson yg POSITIF

silahkan di test dengan cara :
ON kan Kontak dan jangan sentuh sensor dulu, Diamkan Sekitar 5-10 detik.
KLAKSON akan Bunyi setelah kurun waktu 5-10detik setelah Kontak ON

sentuh/usap sensor nya untuk mengaktifkan kembali kelistrikan Motor.
JIKA KLAKSON BELUM BUNYI padahal sensor tidak disentuh,kemungkinan ada kesalahan.dicek Ulang kembali

JANGAN SAMPAI TERTUKAR KABEL-KABEL DARI ALARM,HARUS KE kaki KLAKSON

2.4 Sambungkan/satukan kabel klakson yg semula dicabut,kekabel KUNING ke Kabel yg NEGATIF (bawaan)
dan Kabel COKLAT ke kabel yg POSITIF

TIDAK BOLEH TERBALIK pasang di kabel negatif dan Positifnya

Setelah proses ini,nantinya Klakson dr handle tangan kiri akan tetap berfungsi seperti biasa dan alarm jg normal,memanfaatkan 1 klakson utk 2fungsi ini.


STEP 3 :


3.1. jika Step 1 dan Step 2 sudah Normal,tinggal Posisi kan alarm di tempat yg tersembunyi dan aman.agar tidak mudah lepas dan bahaya lain.

3.2 Tempat kan sensor ke bagian belakang cover motor yang kira2 maling tidak menduga dan kita pun juga msh mudah menjangkau.
bagian sensor depan yg nempel ke Cover motor ada bidang yg datar sensor. boleh ditambakan pengaman agar lebih aman dari air dan goncangan.

sebelum semua di permanenkan,cek2 dulu dengan memutar-mutar stang.dan amati pergerakan kabel-kabel sudah bebas dan tidak terganggu.

setelah OK silahkan dipermanenkan dan di tutup covernya.
