Cara Pemasangan Dmex Smartkey

Mohon diperhatikan Step-step nya dengan runut,agar tidak terjadi Kesalahan Pasang.


Kami membagi 2 Step,agar mudah dalam pemasangan dan problem Solving nya
-

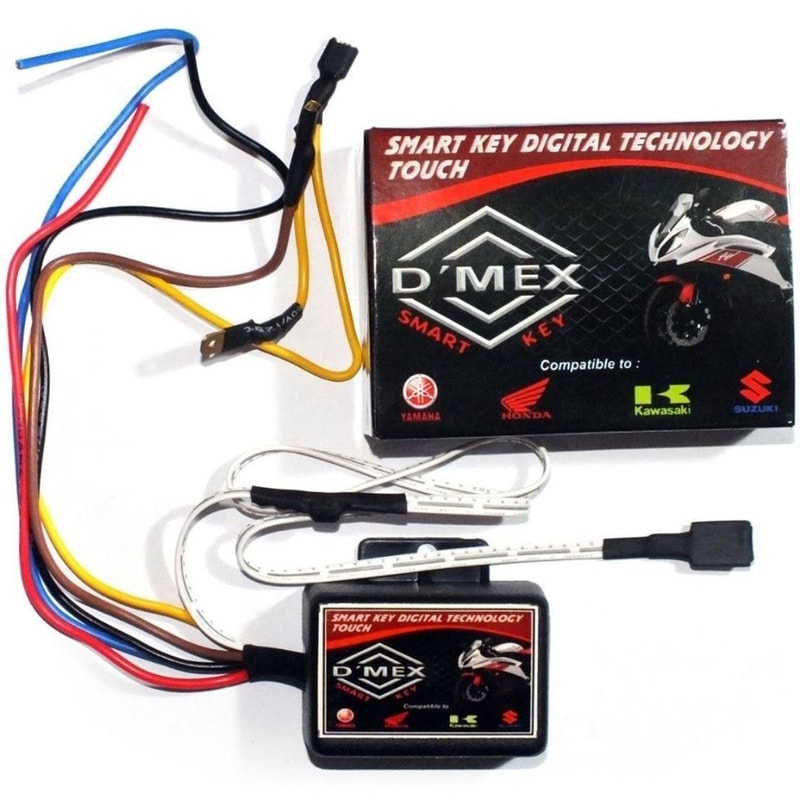

Dalam Setiap Produk Dmex ini mempunyai beberapa Kabel

- Kabel Warna Merah
- Kabel Warna Biru
- Kabel Warna Kuning
- Kabel Warna Hitam
- Kabel Warna Putih pipih ada kepalanya berisi Sensor Sentuh

Cara Pemasangan :


Mohon dilakukan sesuai urutan.

STEP 1 :

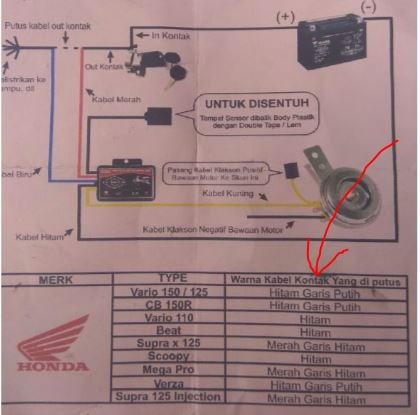

1.1.Baca diagram yg ada dalam paket penjualan,lihat bagian tabel yg berisi warna kabel,sesuai Jenis Motor yang akan dipasang.Misal Honda Beat berarti kabel Warna Hitam (Cek contoh Gambar dibawah)
-
Tambahan : Honda PCX yg diputus kabel HITAM

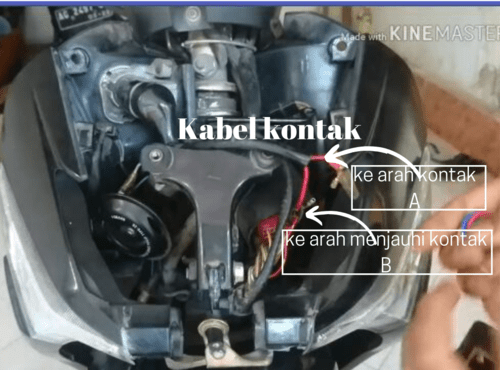

1.2.Misal sudah ketemu kabel kelistrikan ke kontak adalah warna hitam (warna sesuai yg ditabel), Putus kabel tersebut.

sesuai yg ada di gambar dibawah.
akan ada Ujung A (yg ke arah Kontak)
dan Ujung B yg kearah menjauh dr kontak (sebaliknya A).


-
  • Sambungkan Kabel MERAH ke Ujung kabel A (kabel ke arah kontak).
  • Sambungkan Kabel BIRU ke Ujung Kabel B (yg menjauh dr kontak)
  • Kabel HITAM Sambungkan ke Body Motor (masa)
  • Kabel Kuning diisolasi dulu (jgn sampai kena body)


Jika Sudah terpasang Sesuai Petunjuk diatas.
Kunci Silahkan di ON-Kan
Lampu kelistrikan di speedometer,Seharusnya MATI.
Raba Sensor (kabel putih ada kepalanya), maka kelistrikan akan MENYALA NORMAL.
.
JIKA BELUM BERFUNGSI SEPERTI DIATAS,SILAHKAN IKUTI LAGI PETUNJUK KONEKSI KABEL-KABEL

Jika STEP 1 Sudah berfungsi Normal (Hanya Jika sensor di raba,kelistrikan Menyala).

Maka akan lanjut ke STEP ke 2


jika belum berfungsi,silahkan dicek ulang kembali.

STEP 2 :


2.1.Setelah bagian Sensor sudah bekerja Normal,Kita lanjut untuk mengaktifkan klakson.
klakson ini akan bunyi jika kontak ON dalam 5-7 detik,sensor tidak disentuh.

2.2 Cari tahu dulu kabel yang di klakson kabel Positifnya (+) dengan menggunakan testpen DC atau menggunakan Avometer.
jika tidak mempunyai alat tsb,silahkan minta bantuan mekanik bengkel yg lebih tau.
kenapa harus tau kabel postif (+),karena keluaran kabel kuning dr alarm adalah ARUS Positif,
jadi TIDAK BOLEH TERBALIK di pasang di kabel negatif nya (-)



2.3 Jika Sudah diketahui kabel positif nya di klakson,silahkan cabut kabel tsb dan ganti dengan KABEL KUNING yg sebelumnya tadi diisolasi.
silahkan di test dengan cara :
ON kan Kontak dan jangan sentuh sensor dulu, Diamkan Sekitar 5-10 detik.
KLAKSON akan Bunyi setelah kurun waktu 5-10detik,

sentuh/usap sensor nya untuk mengaktifkan kembali kelistrikan Motor.

JIKA KLAKSON BELUM BUNYI padahal sensor tidak disentuh,kemungkinan ada kesalahan.dicek Ulang kembali

JANGAN SAMPAI TERTUKAR KABEL KUNING DARI ALARM,HARUS KE POSITIF DI KLAKSON




2.4 Sambungkan/satukan kabel klakson yg semula dicabut,kekabel KUNING dari alarm.
jadi nanti Klakson dr handle tangan kiri akan tetap berfungsi seperti biasa

STEP 3 :


3.1. jika Step 1 dan Step 2 sudah Normal,tinggal Posisi kan alarm di tempat yg tersembunyi dan aman.agar tidak mudah lepas dan bahaya lain.

3.2 Tempat kan sensor ke bagian belakang cover motor yang kira2 maling tidak menduga dan kita pun juga msh mudah menjangkau.
bagian sensor depan yg nempel ke Cover motor ada bidang yg datar sensor. boleh ditambakan pengaman agar lebih aman dari air dan goncangan.

sebelum semua di permanenkan,cek2 dulu dengan memutar-mutar stang.dan amati pergerakan kabel-kabel sudah bebas dan tidak terganggu.

setelah OK silahkan dipermanenkan dan di tutup covernya.
